結構及工作原理

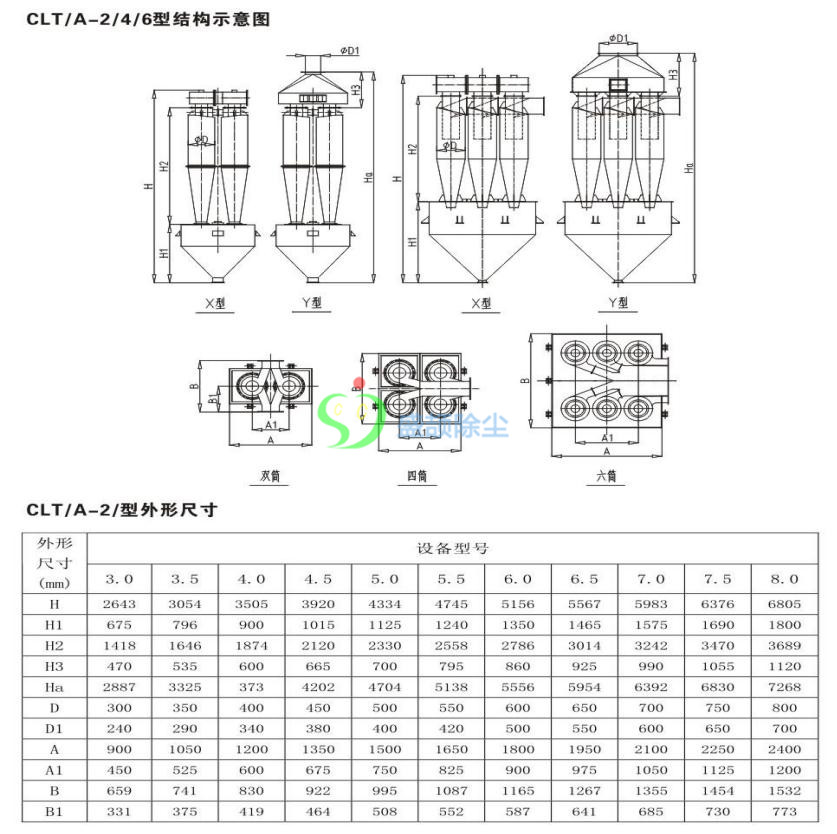

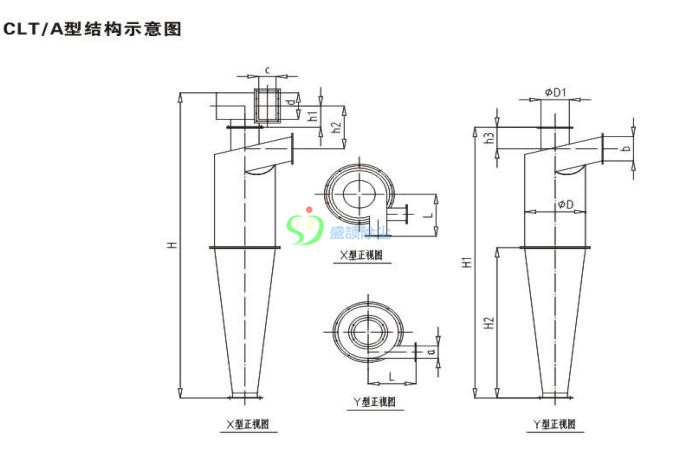

CLT/A系列旋風除塵器主要由筒體、集灰斗、蝸殼等組成。同一圓筒直徑又有單筒、雙筒、三筒、四 筒、六筒五種組合形式,每種組合按其出口方式又有X、Y兩種∶ X型一般用于負壓操作系統;Y型可用于正壓或負壓操作系統。
含塵氣體從進口 處沿切向并向下15° 斜度進入,氣流急速旋轉運動,氣流中的粉塵產生強烈的離心分離作用。相當部分顆粒的粉塵先后被分離到器壁,碰撞后沿外壁落下 至灰斗和卸灰閥排出,分離粉塵后的氣體旋轉向中心從排氣管排出。
基本特點
1、占地面積小,結構簡單; 2、工作可靠,維護容易;
3、多種組合形式提高了粉塵分離率;
4、錐體能使氣流突縮,有利于生產灰塵環進入分離室,避免 分離出的灰塵再次卷進凈化氣流中,降低最大圓周速度值,減少設備阻力;
5、廣泛用于冶金、鑄造、噴砂、建材、電力等行業的通風除塵與物 料回收系統中。
