結構及工作原理

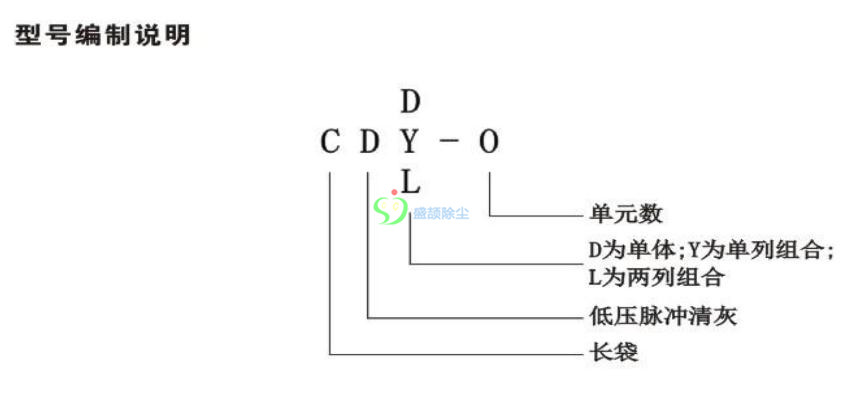

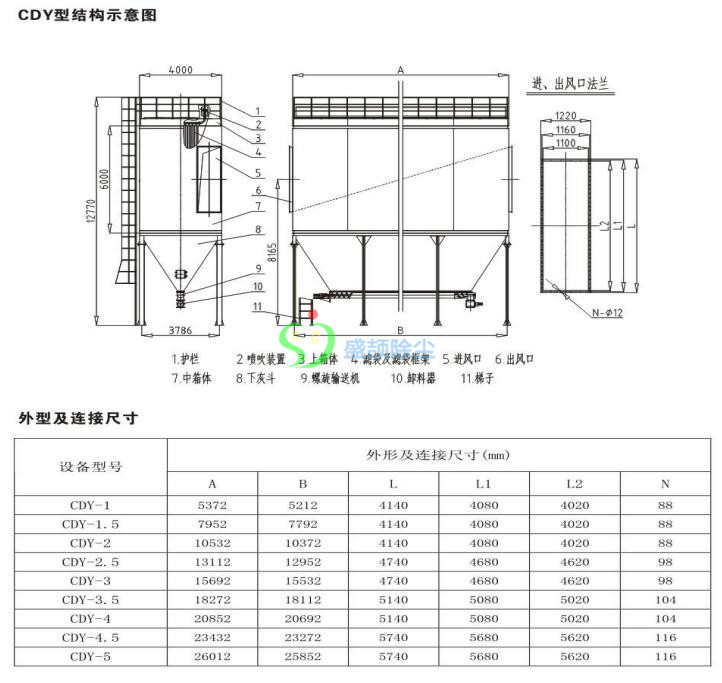

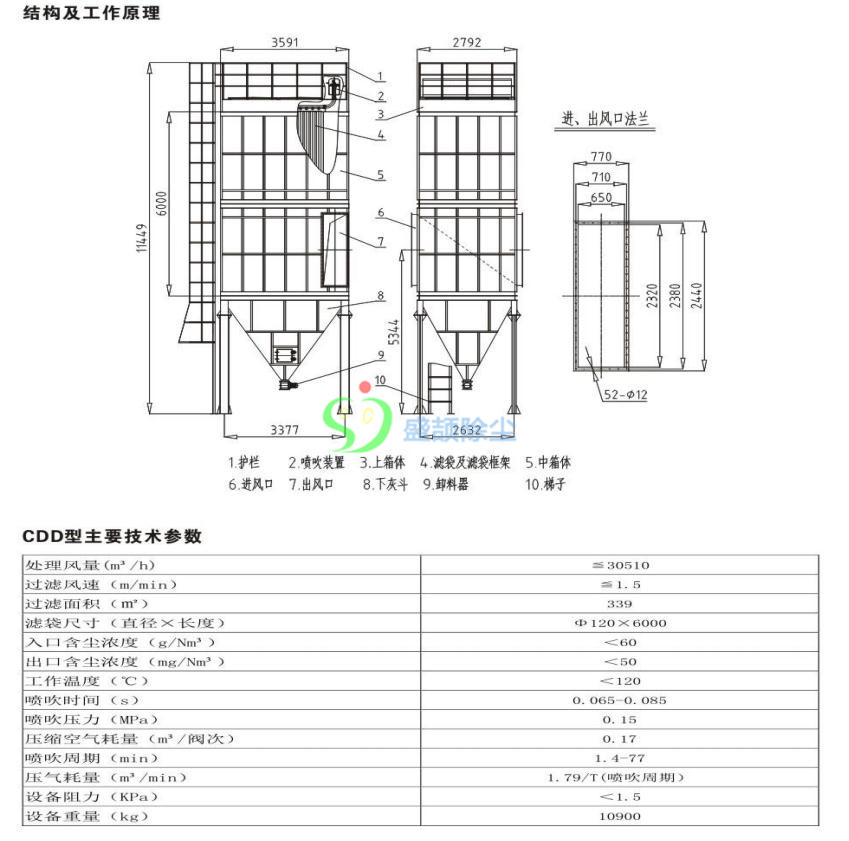

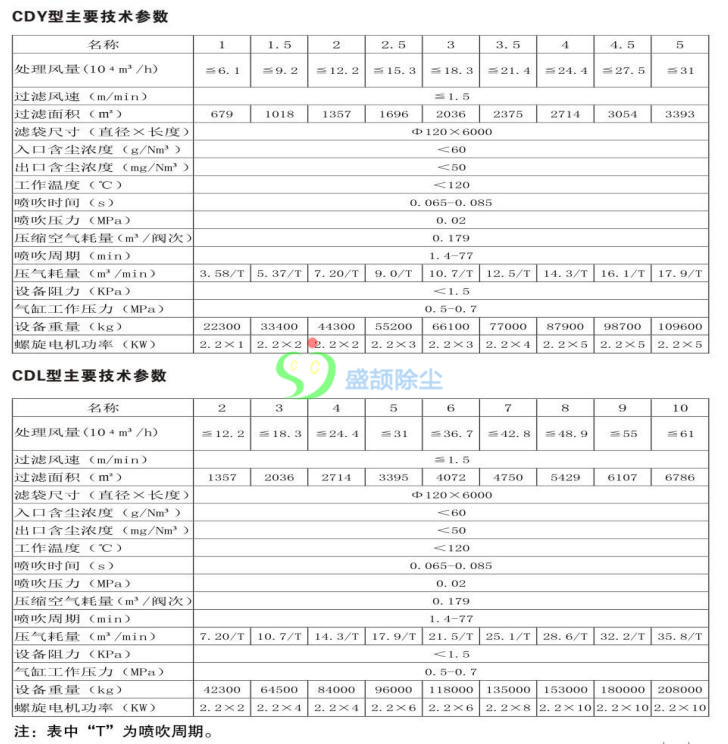

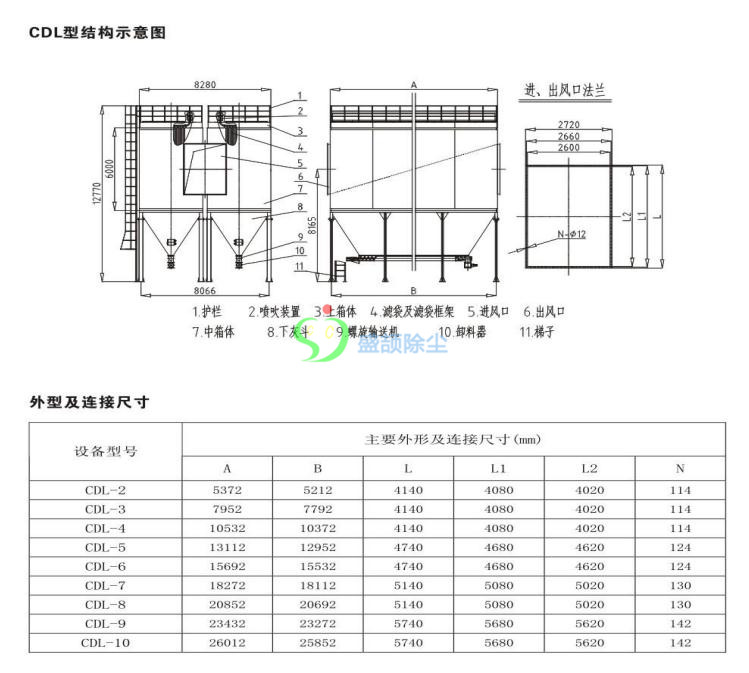

CD系列長袋低壓脈沖布袋除塵器主要由上箱體、噴吹裝置、中箱體、灰斗、卸灰裝置等部分組成。此系列除塵器共有CDD、CDY、CDL三種形式產品，共計19種規格∶CDD有1種規格（相當于半個單元）;CDY有 1、1.5、2…….5單元共9種規格; CDL有2，3，4…10單元共9種規格。

含塵煙氣進入中箱體下部，在擋風板形成的預分離室內，大顆粒粉塵因慣性作用落入灰斗，煙氣沿擋風板向上到達濾袋，粉塵被阻留在濾袋外面，干凈煙氣進入袋內，并經袋 口和上箱體，由排氣口排出。當濾袋表面的粉塵不斷增加，導致設備阻力升到設定值時，微差控制器有信號輸出，控制器便發出信號使噴吹系統工作，此時壓縮空氣從氣包順序經脈沖閥和噴吹管上的噴嘴向濾袋內噴射，在濾袋膨脹產生的加速度和反方向氣流的作用下，附于袋外的粉塵脫離濾袋落入灰斗，由螺旋輸送機和卸料器排出。噴吹一次的時間為0.065- 0.085s，噴吹結束后濾袋立即恢復過濾狀態。
